产品概述
Kuntong坤通KTM-HDMI-0404-4K30是杭州利旺智能科技有限公司推出的一款HDMI 无缝固化矩阵,最高输入输出分辨率支持4K30任意Scaler输出。输入支持模拟音频加嵌,输出支持音频解嵌和分离。拼接支持4K输入输出与边框补充功能。前面板支持按键操作和OLED屏状态反馈与操作提示。采用B/S架构WEB GUI人机交互界面,PC端无需安装软件即可控制设备。支持通过GUI升级设备固件维护和升级提供便利;设备操控除GUI和按键控制,还支持RS232串口/TCP/IP网口指令控制以及IR红外遥控器控制,1U尺寸大小材质用铝壳设计。
功能特点

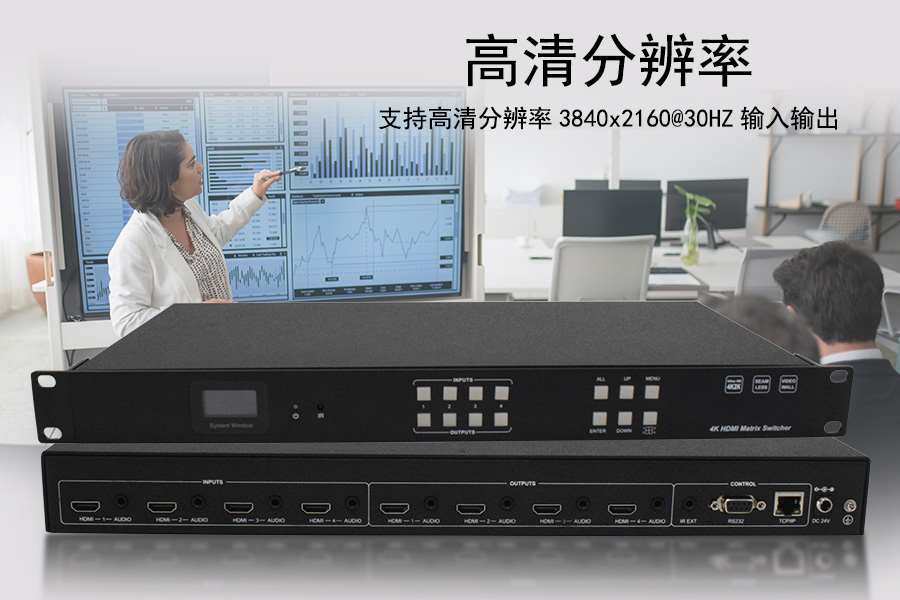

1. 支持高清分辨率3840x2160@30HZ输入输出;
2. 支持HDCP1.4信号源为HDCP2.2时自动识别降至HDCP1.4(强制除外);
3. 支持任意输入输出Scaler倍线分辨率输出;
4. 支持无缝快速切换;
5. 支持4K画面拼接模式;
6. 支持HDMI输入音频加嵌入;
7. 支持HDMI输出音频解嵌和音频分离;
8. 支持OLED屏状态显示和操作反馈;
9. 支持WEB GUI网页人机交互控制;
10. 支持EDID学习和EDID内置调用;
11. 支持前面板红外遥控后面板红外接收棒控制;
12. 支持前面板按键快速操作;
13. 支持RS232串口指令控制;
14. 支持网口TCP/IP链接指令控制;
15. 支持在线网口升级设备固件。
型号说明
KTM-HDMI-0404-4K30 :4进4出4K30无缝固化矩阵。
技术规格
名称 | 参数 |
描述 | 4进4出 HDMI 4K 无缝拼接矩阵 |
输入 | 4×HDMI, 1×RS232, 1×RJ45, 1×DC,4×Audio |
输出 | 4×HDMI,4×Audio |
分辨率 | 输出4K@301080P720P1366*768@60 |
HDMI标准 | HDMI1.4 |
HDCP标准 | 支持HDCP1.4,信号源HDCP2.2时自动兼容本机 |
控制方式 | RS232,LAN(Web ),前面板按键,遥控器 |
音频格式 | PCM 2.1Ch, Dolby Digital, Dolby True-HD, DTS-HD。(仅支持2.1声道) |
音频采样率 | 32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz |
音频比特率 | Up to 16~24-bit |
尺寸 | 482×288×44(mm) |
重量 | 2.5kg |
电源 | DC:24V 3A |
功耗 | ≤ 23W |
工作温度 | 0℃ ~50℃ |
储存温度 | -20℃ ~55℃ |
*性能和指标如有变化,恕不另行通知
*所有图片仅供参考,具体以实物为准
