‌1. 需求分析

根据前期与用户沟通，我们整理客户对固化矩阵的需求如下：

1) 用户需要进行硬件视频会议，有双流和双显需求；

2）用户希望在召开视频会议时，LED大屏上显示对方视频，显示器上显示本地视频；

3) 用户希望己方发送双流情况下，LED大屏显示己方双流，对方发送双流情况下，LED大屏显示对方双流；

4) 用户希望根据需要，可以灵活进行会议录制；

5) 用户对切换过程中是否黑屏无要求，希望产品质价比高；

2. 固化矩阵拓扑图

通过用户需求分析，本次方案选用Kuntong坤通KTM-HDMI-0809S-4K30 有缝固化矩阵和Kuntong坤通KTM-ENC-4H全高清录播主机来实现客户需求，这2款产品可以达到预期效果。

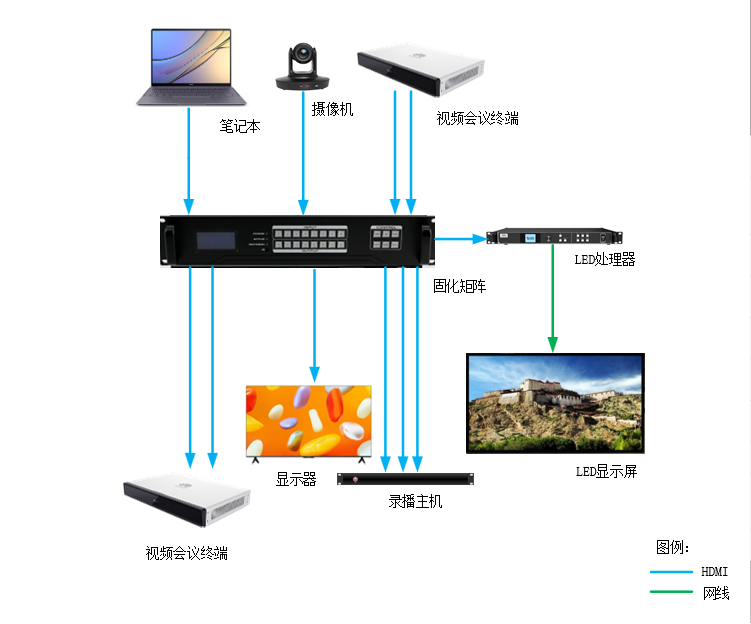

本次项目系统拓扑图如下：

2.1 连接说明

1）摄像机输出HDMI信号接固化矩阵输入1号接口；

2）笔记本输出HDMI信号接固化矩阵输入2号接口；

3）视频会议终端输出HDMI信号1接固化矩阵输入3号接口；

4）视频会议终端输出HDMI信号2接固化矩阵输入4号接口；

5）视频会议终端输入HDMI信号1接固化矩阵输出1号接口；

6）视频会议终端输入HDMI信号2接固化矩阵输出2号接口；

7）LED处理器HDMI信号接固化矩阵输出3号接口；

8）显示器HDMI信号接固化矩阵输出4号接口；

9）录播HDMI信号分别接固化矩阵输出5、6、7号接口；

2.2 本地会议说明

笔记本输入固化矩阵画面同时输出给显示器和LED显示屏，如果有录播需求则摄像机和笔记本画面同时切换输出至录播主机。

2.3 视频会议说明

1）无双流情况下，摄像机发送画面经过固化矩阵进入视频会议终端和本地显示器，视频会议终端输出一路画面进入LED处理器，如果有录播需求，则摄像机和视频会议终端主输出画面经过固化矩阵切换输出至录播主机。

2）我方发送双流情况下，笔记本和摄像机输入画面经过固化矩阵进入视频会议终端，同时视频会议终端输出画面经固化矩阵进入LED处理器，如果有录播需求，则笔记本、摄像机、视频会议终端主输出画面经过固化矩阵切换输出至录播主机。

3）对端发送双流情况下，摄像机画面经过固化矩阵进入视频会议终端，视频会议终端两路输出画面进入固化矩阵分别进入显示器和LED处理器，如果有录播需求，则摄像机、视频会议终端的两路输出进入固化矩阵的画面经过固化矩阵切换输出至录播主机。

3. 产品介绍

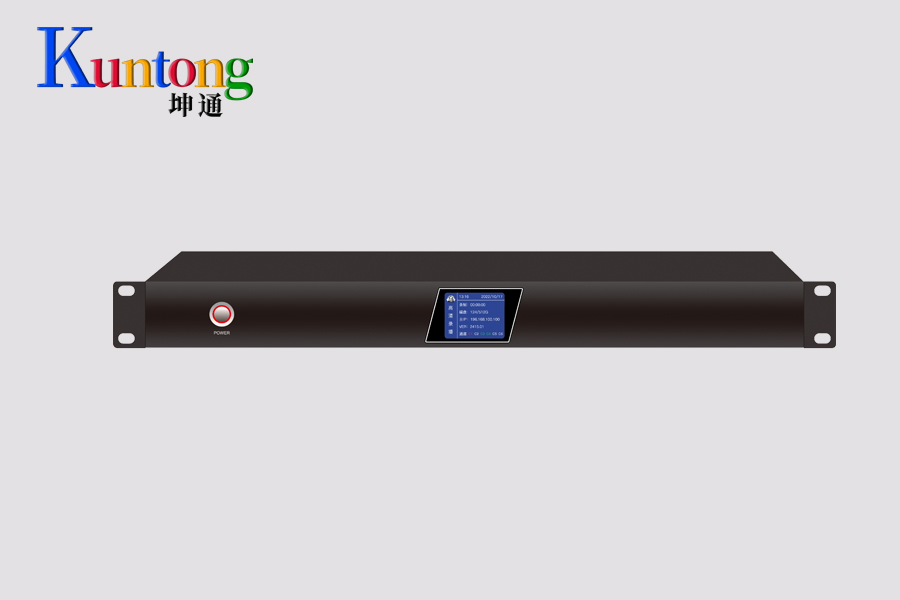

Kuntong坤通KTM-ENC-4H高清录播主机是杭州利旺智能科技有限公司推出的一款集成会议录制、直播、点播、智能导播、存储等多功能于一体的产品，基于嵌入式硬件架构设计，产品高度稳定。该设备采用H.264编码，具有4路HDMI视频输入接口，支持1080P@60fps图像输入，共有2路视频输出接口，多路画面输出满足在播放系统上显示图像需求，并且可以作为其它系统的图像输入源（如视频会议系统）。录播主机支持电影模式+资源模式并存的同步录制和直播，画面支持画中画、1/2/3/4/6分屏模式显示和录制，用户既能在本地接上鼠标、显示器和导播台进行导录播操作，也可以在PC上登录浏览器进行远程导播。

Kuntong坤通KTM-HDMI-0809S-4K30是杭州利旺智能科技有限公司推出的一款HDMI 4K30有缝固化矩阵，APP/Web控制型矩阵（带EDID控制）可连接8路HDMI信号源到9个显示器。主机有9路HDMI输出，且每一路HDMI输出都支持1080p到4K的全高清格式，以及所有的3D格式。支持独立的EDID控制。主机可连接到HDMI显示器的蓝光播放机、数字机顶盒、家庭影院电脑以及游戏控制器搭配使用。通过提供的IR遥控装置、RS-232、TCP/IP和UDP或者通过前面板的选择按键来选择，在矩阵能力范围内实现任何信号源在任何时候、任何显示器上都可以被识别。矩阵支持音频解嵌功能，还支持Web控制，支持安卓和苹果APP控制，极大的方便了用户的使用。
